名稱：燃氣蒸汽聯合循環發電機組模型、結構原理動態仿真教學模型

尺寸：4000mm*1000mm

制作材料：進口亞克力有機玻璃、ABS高聚合板材、PVC工程塑料、鍍鋅方鋼、不銹鋼、輕質金屬（鋁、銅等）、高亮LED燈、微型電機、光敏樹脂、高級汽車無塵噴繪著色，部分組采用3D打印一體成型，精雕雕刻組件與傳統手工打磨工藝方式相結合制作。

制作工藝： 采用高精度激光雕刻切割板材，板材表面工藝采用三維雕刻，單件倒 模成型（采用專業軟件（solidworks）數字建模，根據數字建模通過 數控車間加工內模），通過模具進行倒模壓制成型。倒模成型的部件 通過人工手工組裝，部分部件采用 3D 打印制作，通過手工打磨優化， 有色組件采用無塵噴繪上漆，無塵恒溫烤房烘烤。

烤漆工藝：烤漆是在基材上打三遍底漆、四遍面漆，每上一遍漆，都 送入無塵衡溫烤房，烘烤，優點：顏色艷麗，不易脫落，易清理維護， 防潮防腐蝕。

模型底座：鍍鋅方鋼（或201不銹鋼）骨架支撐，防火板材（純白色、或仿大理石紋路）貼面 ，底部裝有萬向輪。

模型適用性：適用于高校、企業內教學、培訓、科普、展覽等，

模型控制：按鈕控制，電動動態演示，詳情見下方視頻

模型使用參數： 環境溫度：0℃～50℃；工作電源：AC220V±10%、50Hz，單相三線制，功率約500W，安全保護：具有接地保護、漏電保護、過流保護。

包 裝：采用全封閉式包裝，專車運送至國內指定地點，專人上門安裝調試，培訓使用

模型功能：

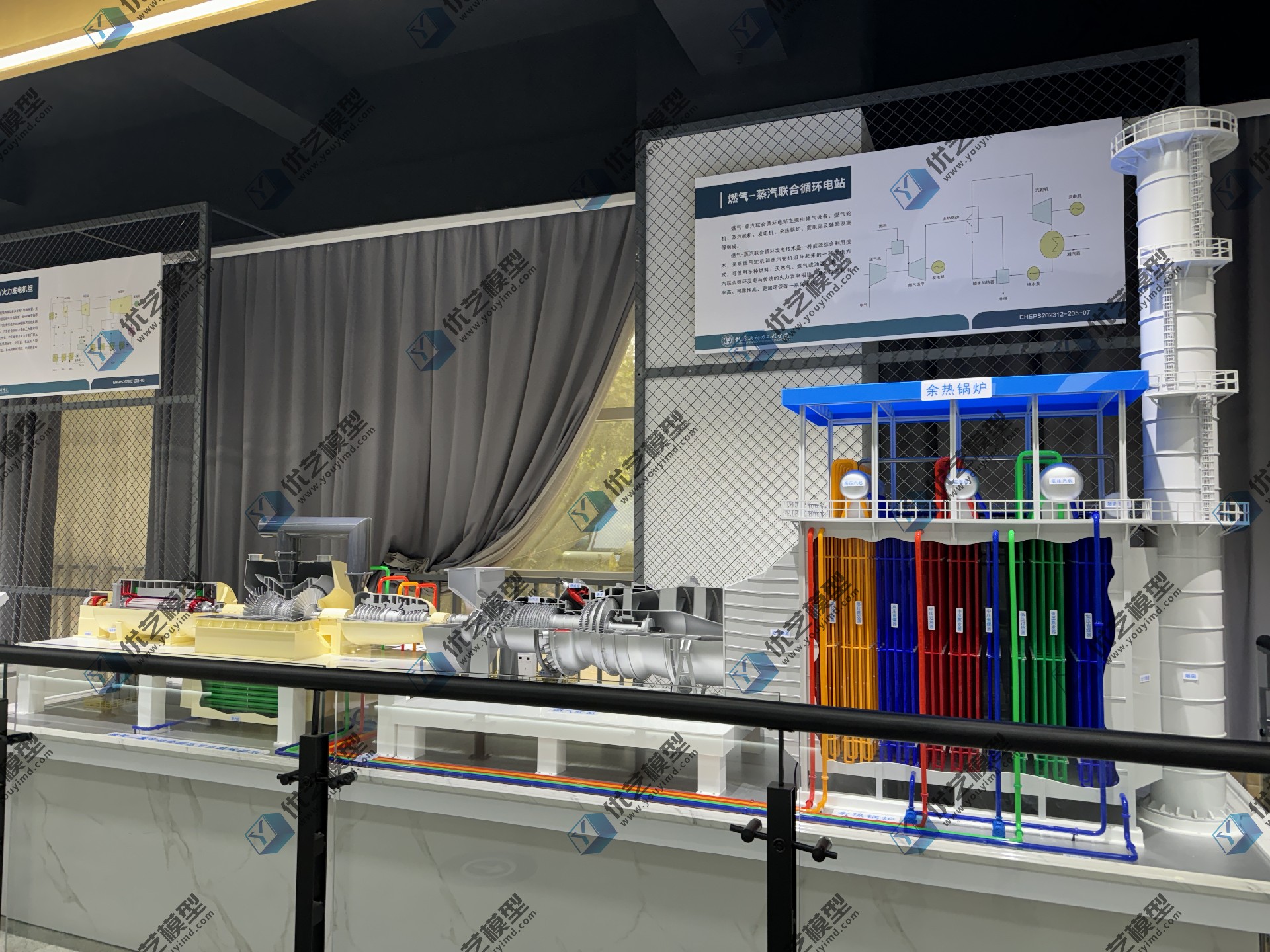

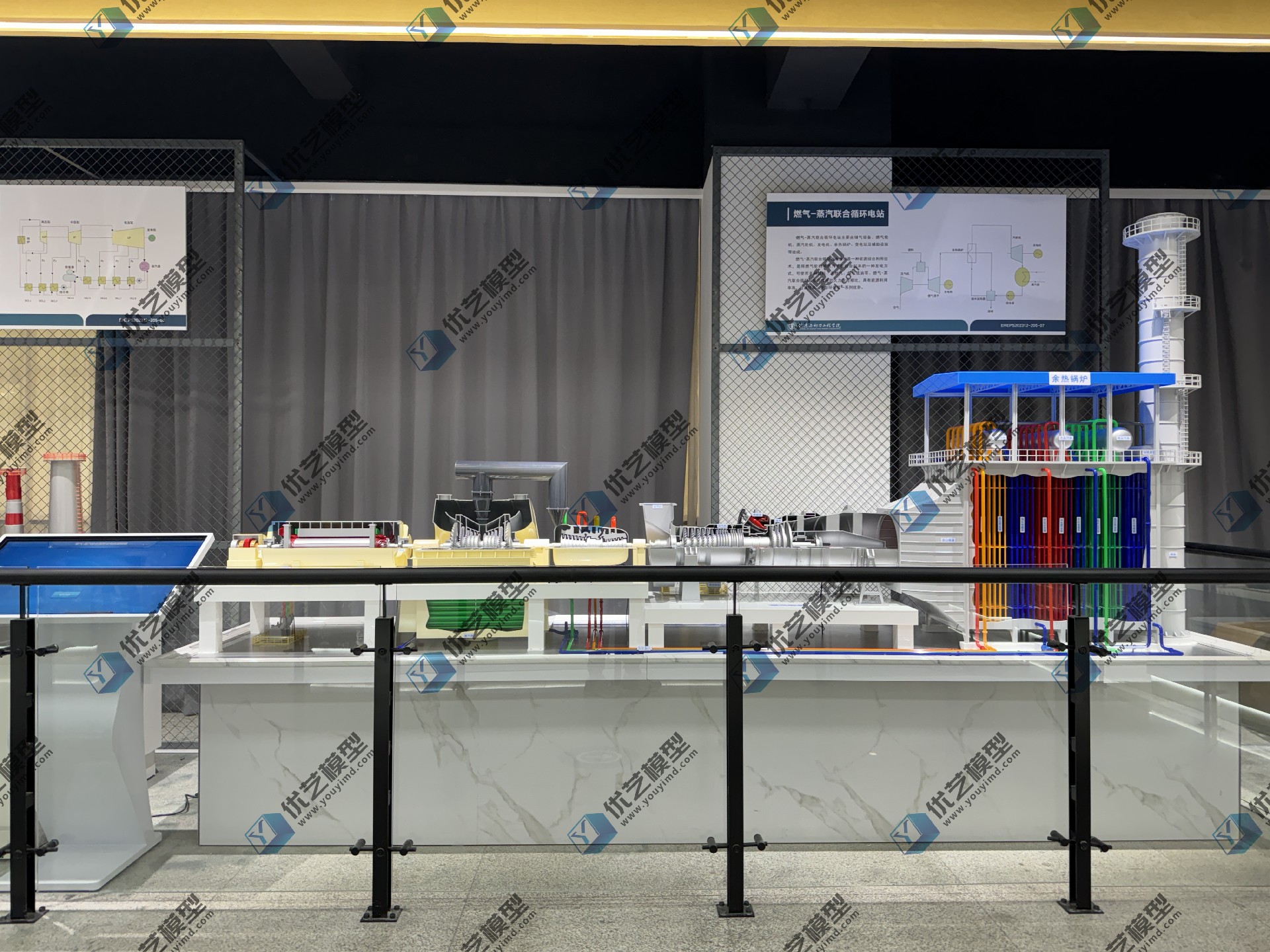

燃氣蒸汽聯合循環發電機機組仿真教學模型，是湖南省優藝模型制造有限責任公司，與西安交通大學共同研發定制教學仿真設備。該模型采用單軸一拖一燃氣蒸汽聯合循環發電廠機組為原型制作，長4米，寬1米，精確地模擬了F級燃氣輪機、余熱鍋爐系統、蒸汽輪機、發電機及其輔助設施的布局和工作流程。

燃氣蒸汽聯合循環發電機機組仿真教學模型主要功能和特點：

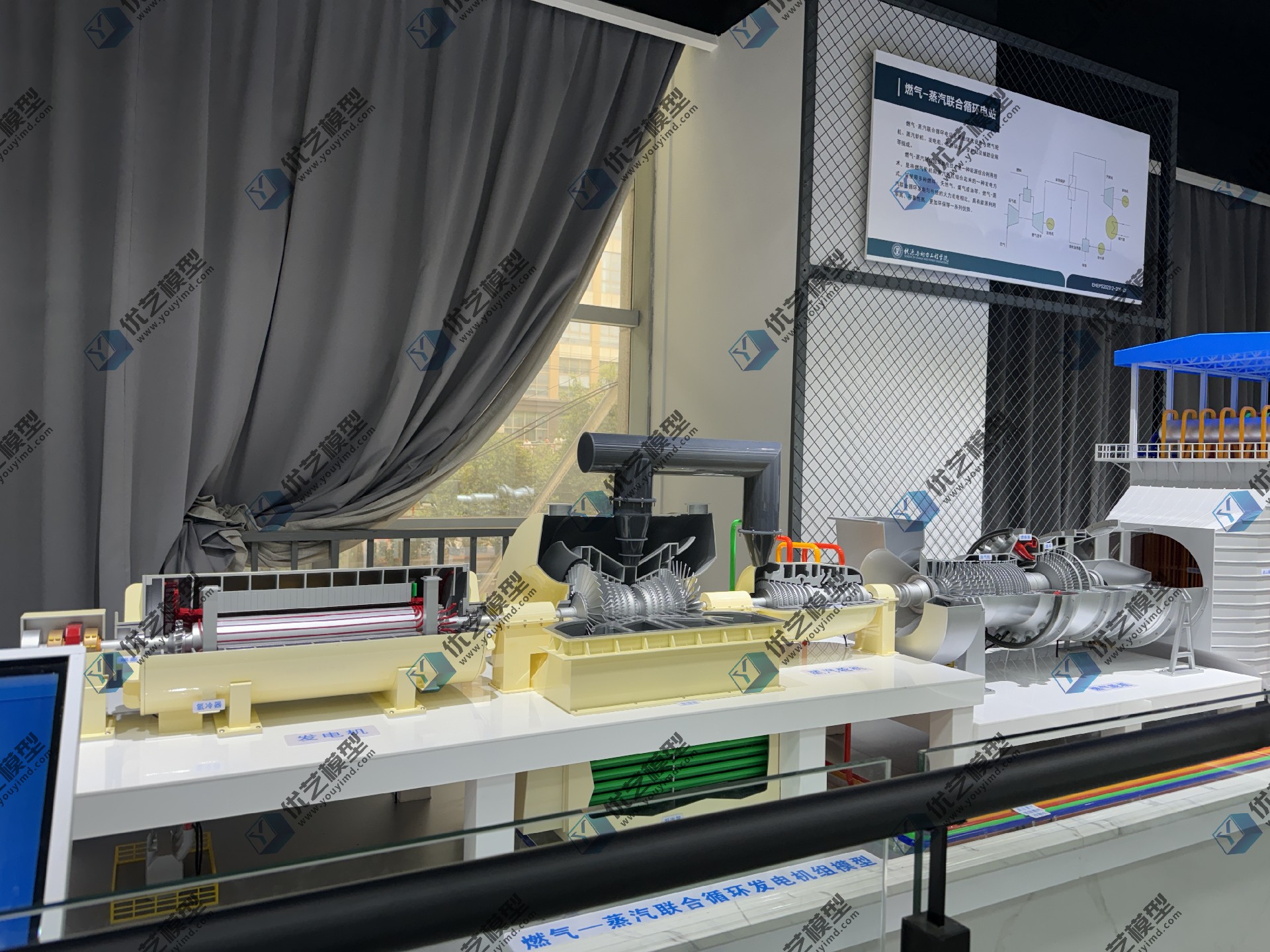

1.F級燃氣輪機: 模型包括壓氣機、燃燒室、透平和控制系統等部件。燃氣輪機的本體轉子可以模擬轉動，燃燒室中的紅色LED燈光流動效果模擬燃燒過程。

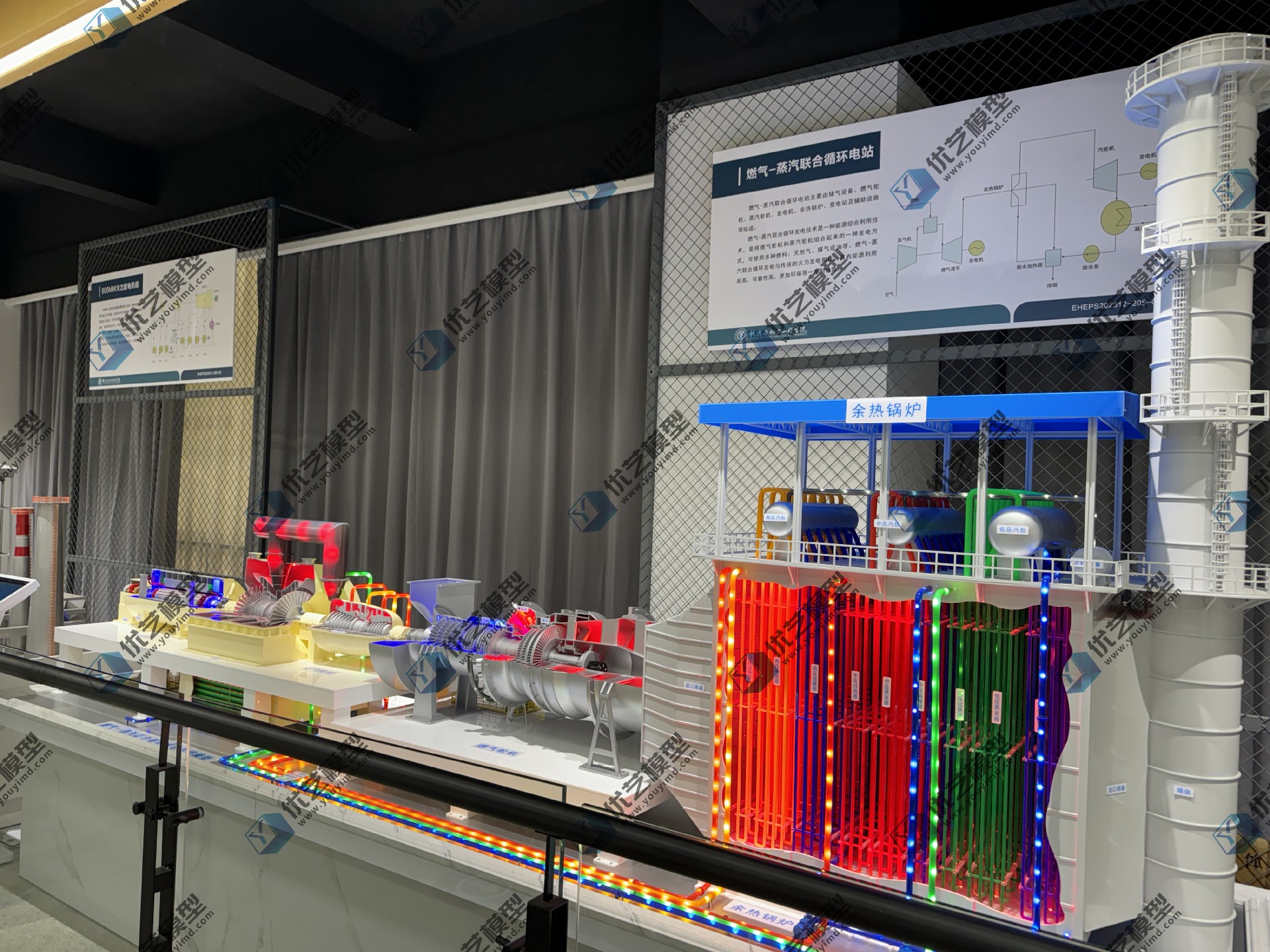

2.余熱鍋爐系統: 由進口煙道、鍋爐本體、出口煙道和主煙囪等組成。鍋爐的主體結構透明或剖視展示，輔以LED燈光，清楚顯示煙氣和蒸汽流動過程。

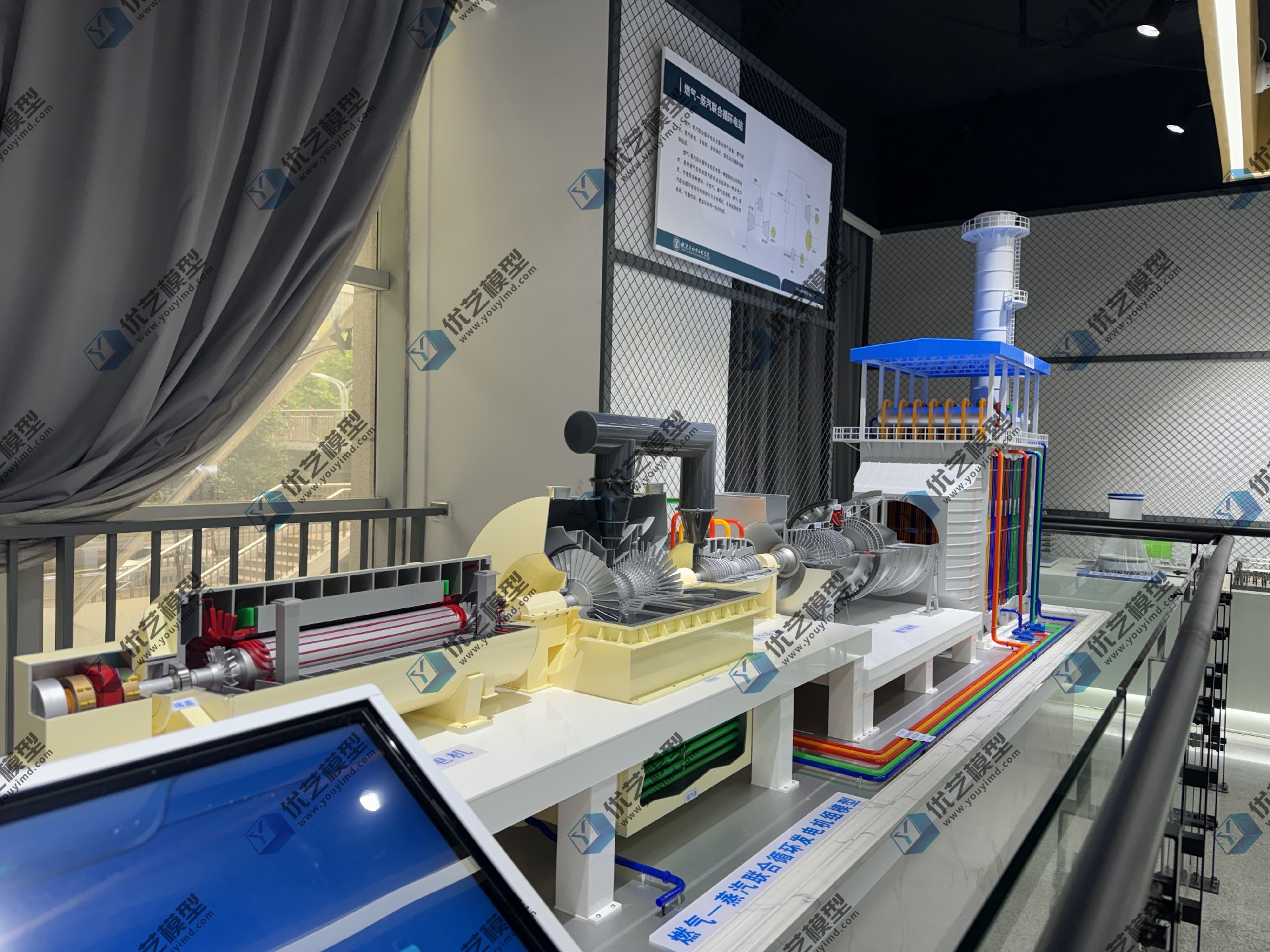

3.蒸汽輪機: 該模型演示一個三壓、再熱、單軸、兩缸兩排汽、抽汽、凝汽式蒸汽輪機。模擬轉動。主蒸汽流動通過燈光動態演示。

4.發電機及主變壓器: 發電機模型包括風扇、冷卻水管和定子繞組等按比例制作的部件。電力輸出模擬通過封閉母線進行演示。

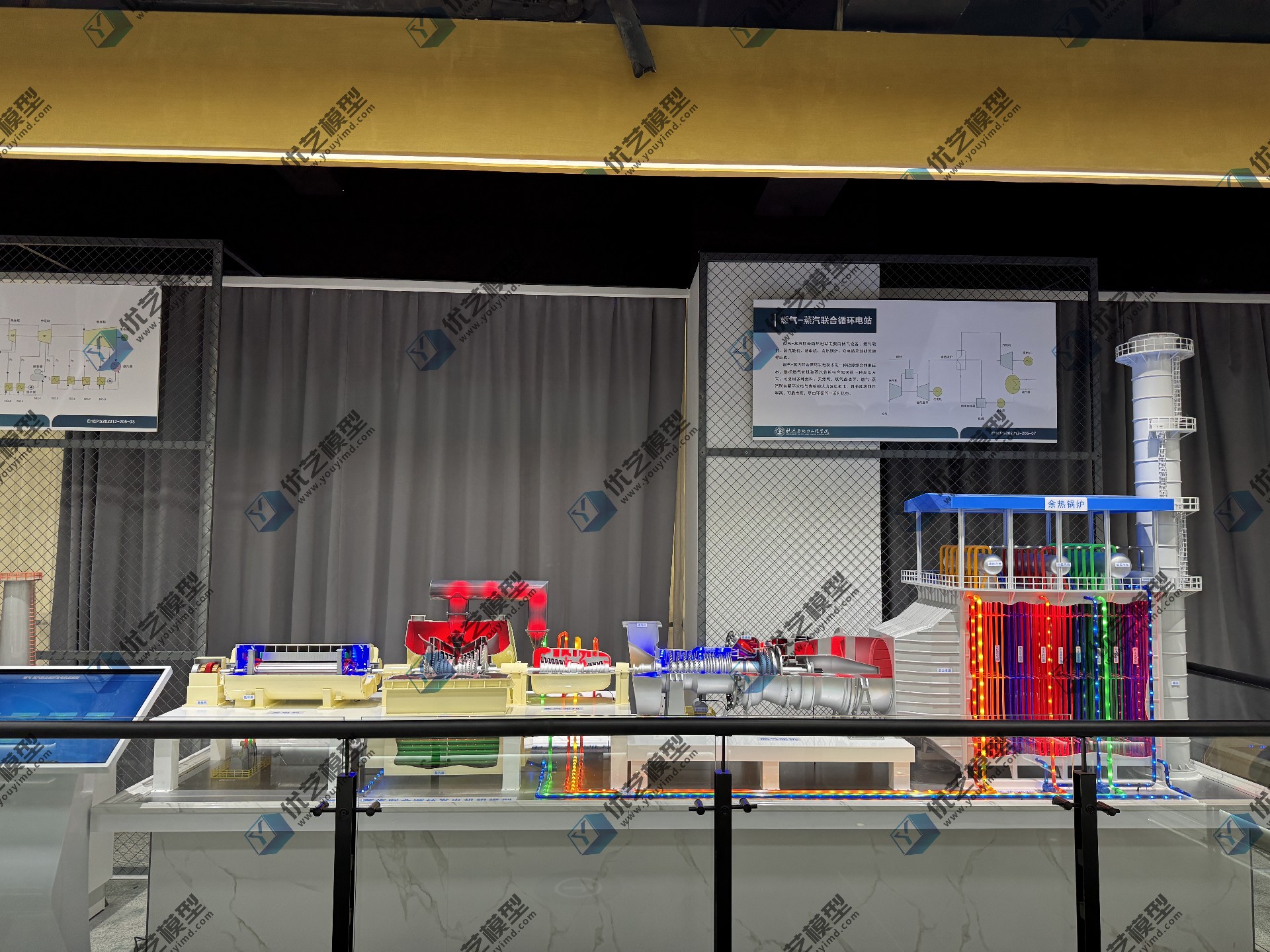

5.控制系統: 整個模型通過一個觸摸式一體控制機操作，分部件流程控制燈光效果與機械動態

這種教學模型不僅為學生和訪客提供了一個直觀、互動的學習工具，而且也能幫助專業人員更好地理解和分析燃氣-蒸汽聯合循環發電系統的復雜工作機制。通過這種模擬，用戶可以清楚地看到每個主要部件的功能以及它們如何協同工作以高效地生成電力

聯系人：陳經理   聯系電話：18684861683（微信同號）

模型實拍視頻如下：
